拉矫机组
拉矫机组是冷轧带钢生产中的后续精整工艺,用于对带钢板型进行矫直、精整,提高板面质量;同时切除带钢超厚头尾、剪去带钢边部,按用户要求的钢卷重量分卷。

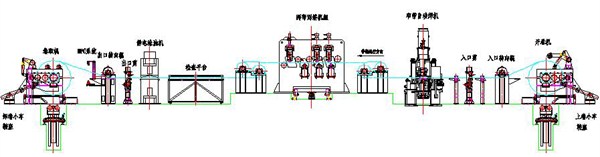

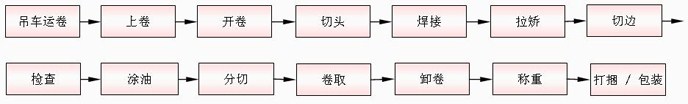

拉矫机组由开卷机将带钢展开后,送到切头剪,切除带钢头尾不符合要求的部分。带头送至焊机与上一卷带尾进行焊接,通过两弯两矫矫直机矫直,带钢经圆盘剪进行切边,到达带钢检查台进行检查,再经静电涂油机进行涂油处理,然后进入卷取机进行卷取。当卷重达到规定值后,由分切剪分卷。机组速度可达200m/min,处理带钢宽度可达1250mm,厚度为0.18~0.8mm。
机组主要特点
- 设备配置较全,可以进行拉弯矫直、切边、涂油等。
- 选用CPC装置进行带钢运行对中;EPC纠偏装置确保出口产品卷取质量。
- 采用交流变频调速传动控制系统,人机界面好。
技术参数
带钢厚度:0.18~0.8mm
带钢宽度:入口:700~1250mm 出口:700~1250mm
钢卷内径:入口:ф610/ф508mm 出口:ф508mm
钢卷外径:入口: max.ф1900mm 出口:max.ф1500mm
钢卷重量:入口: max.22t 出口:6~10t
机组速度:150~200m/min
